1.皮囊式蓄能器工作原理 油液实际是不可压缩的,因此不能蓄积压力能。胶囊式蓄能器是利用气体(氮气)的可压缩性来蓄积液体的原理(即采用氮气作为压缩介质)而工作的。 胶囊式蓄能器由油液部分和带有气密隔离件的胶囊(内装氮气)构成。位于胶囊周围的油液与液压回路相通。因此,当压力升高时油液进入囊式蓄能器由此气体被压缩;当压力下降时,压缩气体膨胀,进而将油液压入回路。
2.皮囊式蓄能器型号说明 ①名称代号:液压-囊式蓄能器 ②结构形式:A-小口、AB-大口 ③公称容量:0.4~150L ④公称压力:10、20、31.5MPa ⑤连接方式:L-螺纹、F-法兰 ⑥工作介质:A-液压油 Ra-乳化液
3.皮囊式蓄能器技术参数 公称压力:10、20、31.5MPa 适用介质:矿物油、 水-乙二醇、乳化液 介质温度:-10℃~+70℃
4.皮囊式蓄能器内部结构及外形尺寸

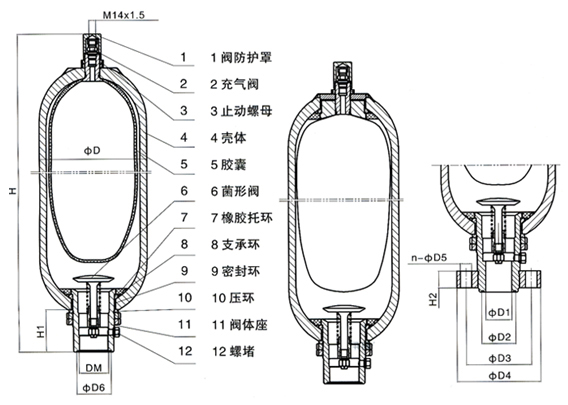

4.1NXQA型螺纹连接结构简图 4.2NXQAB型蓄能器结构简图 4.3NXQ型法兰连接结构简图 NXQA-※/※-L-※ NXQAB-※/※-L-※ NXQ※-※/※-F-※
1.()为O形密封圈尺寸,O形密封圈标准GB1235-76 注:1Mpa=10bar=10.2kg/cm2 2.▲为试制产品。
5.皮囊式蓄能器注意事项 蓄能器壳体上不得进行焊接和任何机械加工;蓄能器胶囊内只许充入氮气,不得使用氧气及其它可燃性和腐蚀性气体;蓄能器应安装在由溢流阀或其他安全阀的液压系统中。
6.皮囊式蓄能器订货说明 1) 订货时须写明型号代号全称,如:工作压力为20Mpa.公称容量25L,壳体结构为小口。工作介质为液压油,连接方式为螺纹连接的囊式蓄能 器:NXQA-25/20-L-A。 2) 若对蓄能器有特殊要求时,请同本企业商洽。 3) 本企业保留设计更改权。对修改不另行通知。
型号(Model) |
公称压力(MPa) |
公称容量(L) |
连接方式 |
基本尺寸(mm) |
重量(Kg) |
L |
F |
H |
DM |
ΦD1 |
ΦD2 |
ΦD3 |
ΦD4 |
n-D5 |
ΦD6 |
H1 |
H2 |
ΦD |
NXQ※-0.4/※-L-※ |
10 20 31.5 |
0.4 |
250 |
|
M27×2 |
|
|
|
|
|
32 (32×1.9) |
52 |
|
89 |
3 |
NXQ※-0.63/※-L-※ |
0.63 |
320 |
|
3.5 |
NXQ※-1/※-L-※ |
1 |
315 |
|
114 |
5.5 |
NXQ※-1.6/※-L/F-※ |
1.6 |
355 |
370 |
M42×2 |
40 |
50 (50×3.1) |
97 |
130 |
6-Φ17 |
50 (50×3.1) |
66 |
25 |
152 |
12.5 |
NXQ※-2.5/※-L/F-※ |
2.5 |
420 |
435 |
15 |
NXQ※-4/※-L/F-※ |
4 |
530 |
545 |
18.5 |
NXQ※-6.3/※-L/F-※ |
6.3 |
700 |
715 |
25.5 |
NXQ※-10/※-L/F-※ |
10 |
660 |
685 |
M60×2 |
50 |
65 (65×3.1) |
125 |
160 |
6-Φ22 |
70 (70×3.1) |
85 |
32 |
219 |
48 |
NXQ※-16/※-L/F-※ |
16 |
870 |
895 |
63 |
NXQ※-25/※-L/F-※ |
25 |
1170 |
1195 |
84 |
NXQ※-40/※-L/F-※ |
40 |
1690 |
1715 |
119 |
NXQ※-20/※-L/F-※ |
20 |
690 |
715 |
M72×2 |
70 |
80 (80×3.1) |
150 |
200 |
6-Φ26 |
80 (80×3.1) |
105 |
40 |
299 |
92 |
NXQ※-25/※-L/F-※ |
25 |
780 |
805 |
105 |
NXQ※-40/※-L/F-※ |
40 |
1080 |
1110 |
135 |
NXQ※-63/※-L/F-※ |
63 |
1500 |
1530 |
191 |
NXQ※-80/※-L/F-※ |
80 |
1810 |
1840 |
241 |
NXQ※-100/※-L/F-※ |
100 |
2220 |
2250 |
290 |
NXQ※-100/※-L/F-※ |
100 |
1315 |
1360 |
M100×3 |
100 |
115 (115×3.1) |
220 |
255 |
8-Φ26 |
115 (115×5.7) |
115 |
50 |
426 |
441 |
NXQ※-160/※-L/F-※ |
160 |
1915 |
1960 |
552 |
NXQ※-200/※-L/F-※ |
200 |
2315 |
2360 |
663 |
NXQ※-250/※-L/F-※ |
250 |
2915 |
2960 |
786 | |
