| 产品名称： |

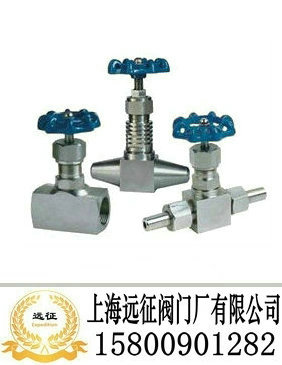

针型截止阀 |
产品型号： |
J11W、J21W、J61W |
| 驱动方式： |
手动、气动、电动 |
连接形式： |
法兰 |
| 结构形式： |
直通式、直流式、角式 |
密封结构： |
软密封、硬密封 |
| 压力范围： |
0.1-10Mpa |
公称通径： |
DN15-600 |
| 常用材质： |
铸铁、铸钢、不锈钢 |
技术咨询： |
15800901282 |
|
产品简介 |
| 远征生产的针型截止阀，驱动方式可选用手动、气动、电动，连接方式可选用法兰，结构形式可选用直通式、直流式、角式，密封结构可选用软密封、硬密封，压力范围PN0.1-10Mpa，公称通径为DN15-600mm，材质可选用铸铁、铸钢、不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，如果您是非专业人士，欢迎您向本公司来电咨询。本公司有专业技术人员为您服务！技术部电话：15800901282 |
|
产品详情 |
J11W内螺纹针型截止阀主要零部件材料：
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J11W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四乙氟乙稀、柔性石墨 |
|
J11W-160、J13W-40 |
优质碳钢 |
优质碳钢 |
J11W内螺纹针型截止阀主要性能规范：
|
型号 |
公称压力
(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度
(℃) |
适用介质 |
|
壳体 |
密封(液) |
密封(气) |
|
J11W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J11W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
|
J11W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J11W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
J11W内螺纹针型截止阀主要外型及连接尺寸：
|
公称直径DN(mm) |
管螺纹 |
尺寸 |
重量(Kg) |
|
Do |
L |
H |
H1 |
d |
|
6 |
1/4 |
60 |
55 |
90 |
100 |
4 |
0.63 |
|
10 |
3/8 |
60 |
60 |
92 |
102 |
5 |
0.65 |
|
15 |
1/2 |
65 |
65 |
97 |
107 |
6 |
0.8 |
|
20 |
3/4 |
80 |
80 |
109 |
121 |
8 |
1.07 |
|
25 |
1 |
100 |
90 |
122 |
132 |
10 |
1.8 |
|
32 |
11/4 |
140 |
128 |
180 |
191 |
15 |
5.0 |
|
40 |
11/2 |
160 |
148 |
200 |
215 |
18 |
7.2 |
J21W外螺纹针型截止阀主要零部件材料：
|
零件名称 |
阀杆、阀盖 |
阀杆、阀瓣 |
填料 |
|
J21W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J21W-160 |
优质碳钢 |
铬不锈钢 |
J21W外螺纹针型截止阀主要性能规范：
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度(℃) |
适用介质 |
|
壳体(MPa) |
密封 |
密封(气) |
|
J21W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J21W40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
|
J21W-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
J21W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
J21W外螺纹针型截止阀主要外型及连接尺寸：
|
公称直径(mm) |
尺寸 |
重量(Kg) |
|
Do |
D1 |
D2 |
L |
H1 |
H2 |
M |
|
6 |
65 |
14 |
6 |
140 |
96 |
106 |
20×1.5 |
0.9 |
|
10 |
80 |
18 |
10 |
160 |
115 |
125 |
24×1.5 |
1.18 |
|
15 |
100 |
22 |
15 |
180 |
122 |
132 |
30×2 |
2.0 |
|
20 |
110 |
28 |
18 |
220 |
156 |
166 |
36×2 |
3.5 |
|
25 |
140 |
33 |
22 |
230 |
169 |
180 |
39×2 |
4.3 |
J61W焊接式针型截止阀主要零件材料：
|
零件名称 |
阀体、阀盖、螺栓 |
阀杆、阀瓣、密封圈 |
填料 |
垫片 |
手轮 |
|
J61W |
铬镍不锈钢 |
不锈钢 |
聚四氟乙稀、柔性石墨 |
橡胶石棉板 |
优质碳钢 |
最高压力可达到320公斤
J61W焊接式针型截止阀主要尺寸及重量：
|
称直径
DN(mm) |
尺寸(mm) |
重量
(Kg) |
|
L |
H |
H1 |
D1 |
|
6 |
100 |
110 |
125 |
80 |
0.65 |
|
10 |
110 |
130 |
150 |
100 |
0.65 |
|
15 |
130 |
145 |
170 |
110 |
0.8 |
|
20 |
150 |
170 |
190 |
125 |
1.1 |
|
25 |
170 |
180 |
210 |
125 |
1.8 |
|
32 |
180 |
200 |
250 |
160 |
5.0 |
J61W焊接式针型截止阀主要性能规范：
|
型号 |
公称压力
MPa |
试验压力MPa |
工作压力
MPa |
工作温度
（℃） |
适用介质 |
|
壳体 |
密封（液） |
密封（气） |
|
J61W-100 |
10. |
15.0 |
11.0 |
0.6 |
10.0 |
C≤425℃
P≤540℃ |
水、油品、液化石油气等 | |
