疏水调节阀介绍: 疏水调节阀适用于电站、化工、制药、造纸等行业具有加热器的工业部门,用于除氧汽水箱水位的调节。有效控制加热器中的水量多少的必须设备。

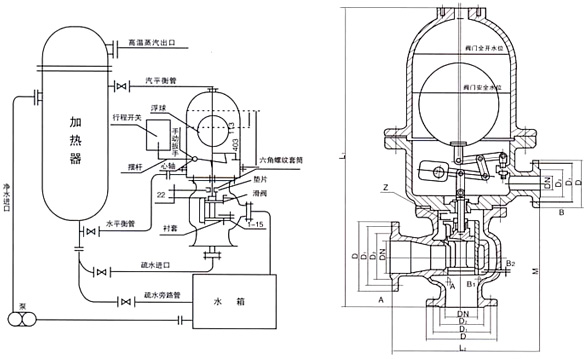

疏水调节阀结构特点及工作原理: 1、此阀外形尺寸较大.适用于较大背压力且不会泄漏蒸汽,排出的凝结水是接近蒸汽压力的饱和水,故有利于提高本阀门的设备热效率和二次蒸汽利用的节能特点。 2、该阀随着凝结水液面上升,当浮球升到距罩盖底平面403mm时,阀门全开使冷凝结水大量排入水箱。当浮球下降 113毫米后.阀门全关.冷凝水不能流出,使浮球稳定的限制在113-403毫米的空间范围内变化.从而使阀门达到只能排放空气和水殛高温冷凝水,而阻止蒸汽泄漏的优越性。 3、本阀是利用凝结水液位的变化而使浮球上升和下降,也可以手柄操作.从而驱动下部的启闭装置.开启和关闭.实现排水阻气的功能。
疏水调节阀主要外型及连接尺寸:
产品型号 |
公称通径 |
主要外形尺寸 |
连接尺寸 |
长 |
宽 |
高 |
L1 |
L2 |
M |
A-D |
D1 |
D2 |
b |
z-Φd |
DN |
B-D |
D1 |
D2 |
b |
Z-Φd |
T41H-16C |
40 |
460 |
540 |
964 |
160 |
240 |
385 |
145 |
110 |
85 |
18 |
4×18 |
40 |
145 |
110 |
85 |
18 |
4×18 |
50 |
160 |
125 |
100 |
20 |
4×18 |
80 |
195 |
160 |
135 |
22 |
8×18 |
100 |
215 |
180 |
155 |
25 |
8×18 |
150 |
470 |
560 |
980 |
280 |
240 |
210 |
30 |
8×23 | |
